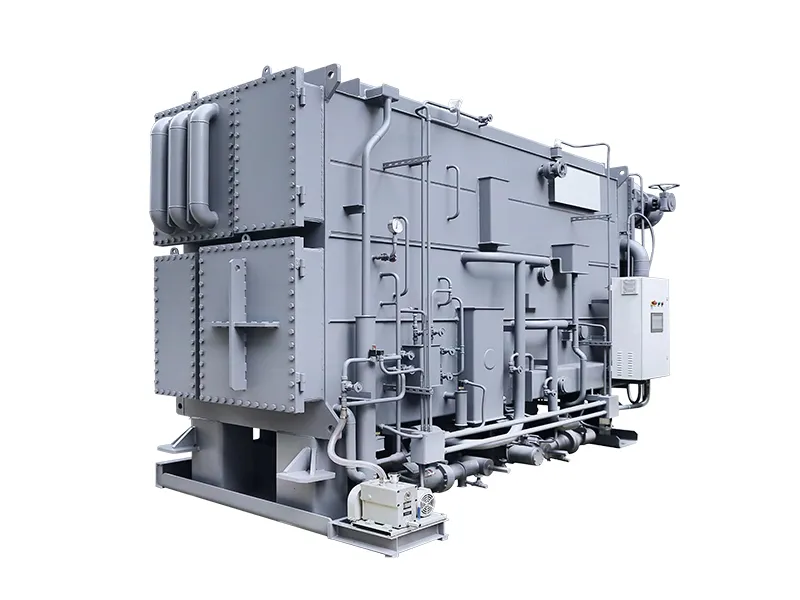

تستخدم وحدة التبريد بامتصاص البخار HYTM الماء كمادة تبريد ومحلول بروميد الليثيوم كمادة ماصة.
داخل المبخر، يمتص ماء التبريد الحرارة من الماء المبرد في أنابيب نقل الحرارة، مما يؤدي إلى خفض درجة حرارة الماء المبرد.
ثم يمتص محلول بروميد الليثيوم داخل الممتص بخار التبريد، حيث يصبح المحلول مخفف. يتدفق المحلول المخفف عبر المبادل الحراري ذي درجة الحرارة المنخفضة ويدخل إلى مولد درجة الحرارة المنخفضة.
في مولد درجة الحرارة المنخفضة، يسخن المحلول المخفف بواسطة بخار التبريد القادم من مولد درجة الحرارة العالية. ثم يمر عبر المبادل الحراري ذي درجة الحرارة العالية ويدخل إلى مولد درجة الحرارة العالية.
في مولد درجة الحرارة العالية، يسخن المحلول إلى محلول مركز بواسطة البخار، ثم يدخل بخار التبريد الناتج إلى مولد درجة الحرارة المنخفضة. يدخل المحلول المركز في مولد الحرارة العالية إلى الممتص عبر مبادل حراري ذي حرارة عالية ثم مبادل حراري ذي حرارة منخفضة بالتتابع، ويمتص بخار المبرد من المبخر مرة أخرى.
يكثف بخار المبرد المتولد في مولد الحرارة المنخفضة ويبرد في المكثف، ثم يعاد إلى المبخر لدورة جديدة.

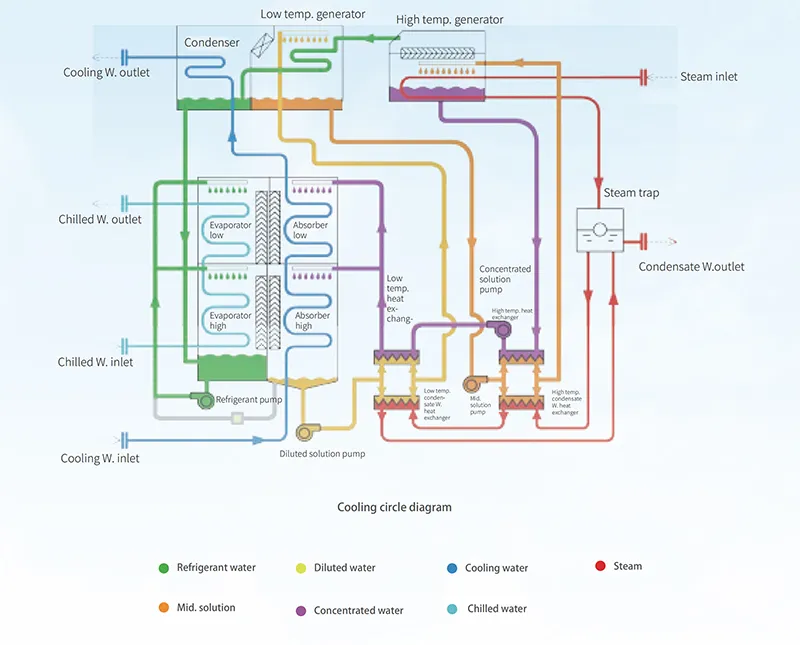

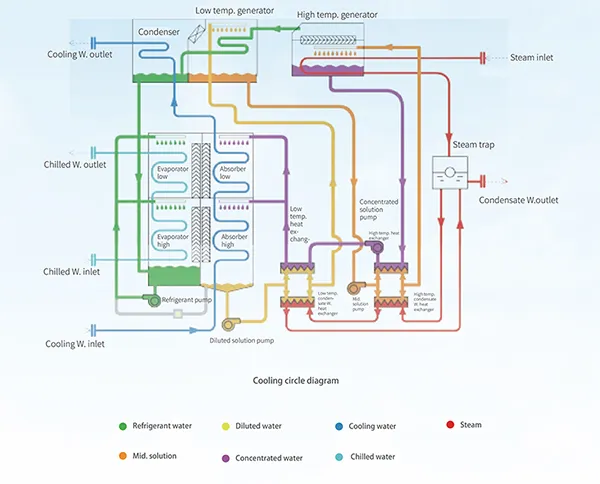

مخطط دورة التبريد
المواصفات
الموديل
TMAR-S055E-1165E
055E-1165E
سعة التبريد
USRT
150-3307
kW
528-11631
104kcal/h
45-1000
درجة حرارة دخول/خروج الماء المبرد
℃
12 to 7
درجة حرارة دخول/ خروج مياه التبريد
℃
32 to 38
معدل تدفق البخار
kg/h
539-11875
مصدر الطاقة الكهربائية
V/Hz/Ph
380/50/3
مضخة تفريغ
kW
0.75
أقصى وزن للشحن
ton
55.6
الخصائص
نظام تنقية الهواء الآلي الكامل
تم تجهيز المبرد بنظام تنقية هواء آلية بالكامل، مع نظام حماية ثلاثي المراحل لتفريغ المبرد.

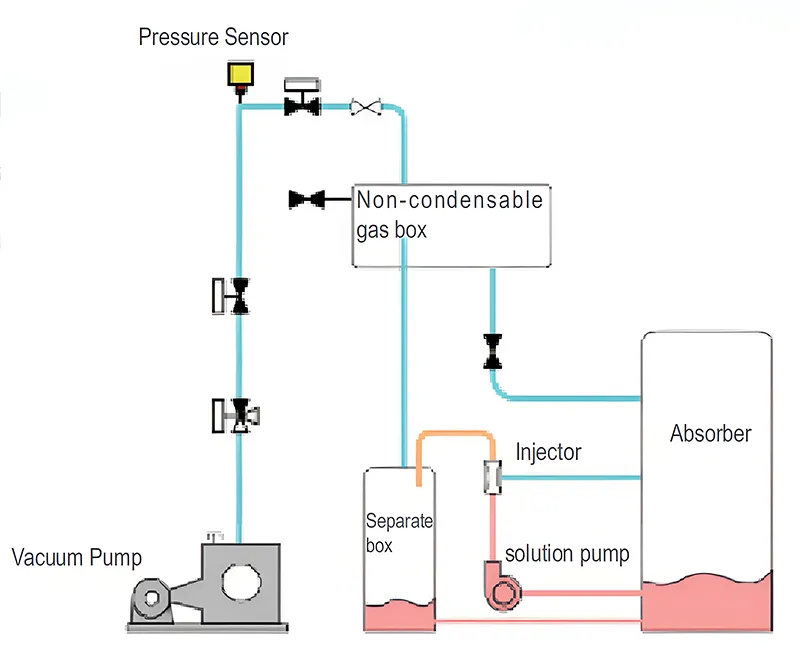

يقوم نظام التنقية الآلي بتجميع الغاز غير القابل للتكثيف داخل المبرد إلى خزان الغاز تلقائياً بواسطة حاقن. ويقوم مستشعر ضغط بمراقبة الضغط داخل خزان الغاز في الوقت الفعلي. وعندما يصل ضغط الغاز إلى القيمة المحددة مسبقاً، تعمل مضخة التفريغ آلياً لتفريغ الغاز غير القابل للتكثيف من المبرد. ولا يتطلب هذا النظام أي تدخل يدوي.
نظام متعدد المستويات لمنع التبلور
يراقب النظام مقدار التبلور المسموح به بناء على تركيز المحلول، ويعدل الدورة في الوقت الفعلي لتجنب التبلور.
تقوم وظيفة التحكم المحسنة في وقت تشغيل التخفيف بحساب وقت التشغيل المطلوب للتخفيف بناء على التركيز عند الإيقاف، مما يضمن إيقاف تشغيل النظام بأمان.
نظام التحكم VFD

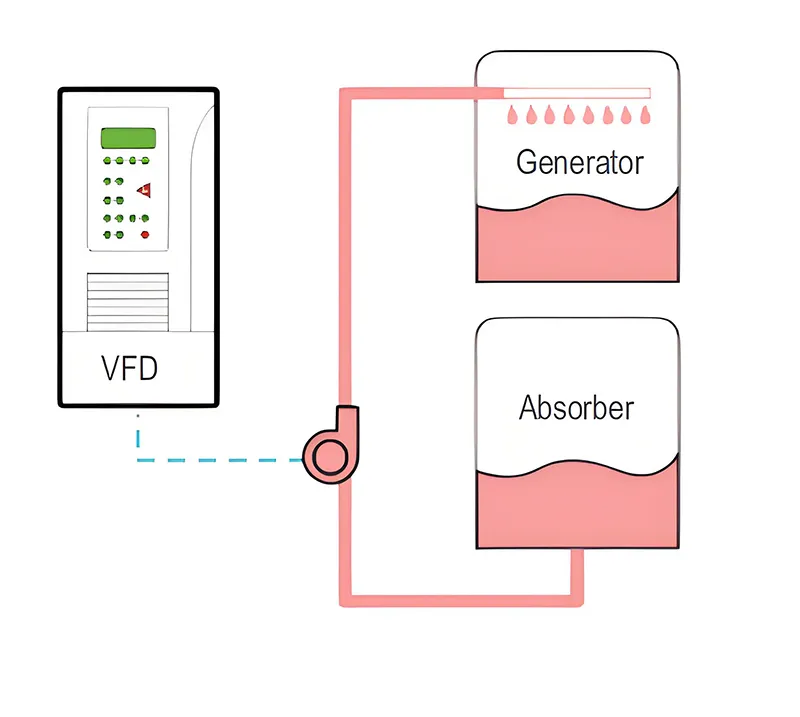

صممت وحدة التبريد بنظام تحكم VFD لمحلول بروميد الليثيوم، وذلك لضبط حجم إعادة تدوير محلول بروميد الليثيوم أثناء التشغيل الجزئي. يقلل هذا التصميم من وقت بدء تشغيل وحدة التبريد ويُحسّن كفاءتها عند التشغيل الجزئي.
تصميم الكثافة الهيكلية الاحترافي

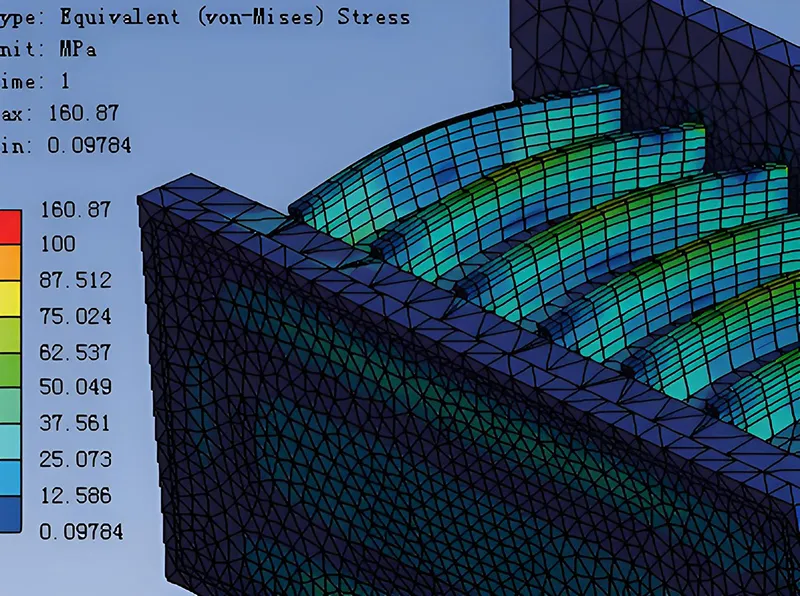

تم تصميم أسطوانة الغلاف وحجرة الماء بناء على طريقة تحليل الإجهاد، مما يلبي متطلبات الاستخدام الآمن للعملاء عند نطاقات الضغط المختلفة.
تصميم امتصاص التبخر الموفر للطاقة
صممت وحدة التبريد بنظام تبخير وامتصاص مزدوج المراحل. ينقسم كل من المبخر والممتص إلى قسم ضغط عالي وقسم ضغط منخفض، مما يحسن كفاءة وحدة التبريد بشكل ملحوظ.
يسكب المحلول ويوزع على سطح الأنبوب بفعل الجاذبية، مما يغني عن استخدام مضخات الرش ويقلل من استهلاك الطاقة في المبرد.

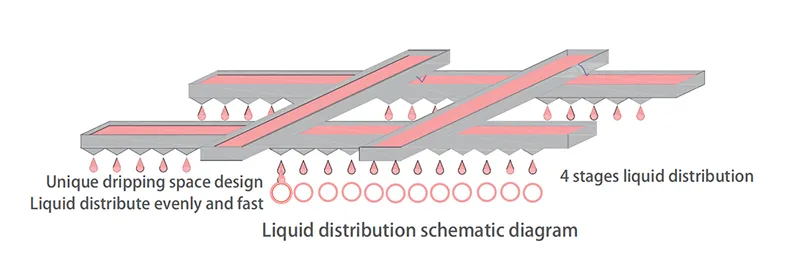

يوزع المحلول على أربع مراحل لجعل نظام توزيع السائل أكثر كفاءة وتجانس، مما يحسن من كفاءة الامتصاص والتبخر.
صمم موزع السائل من الفولاذ المقاوم للصدأ عالي الجودة، فلا يتعرض للانسداد أثناء التشغيل، مما يطيل العمر الافتراضي للمبرد بشكل ملحوظ.

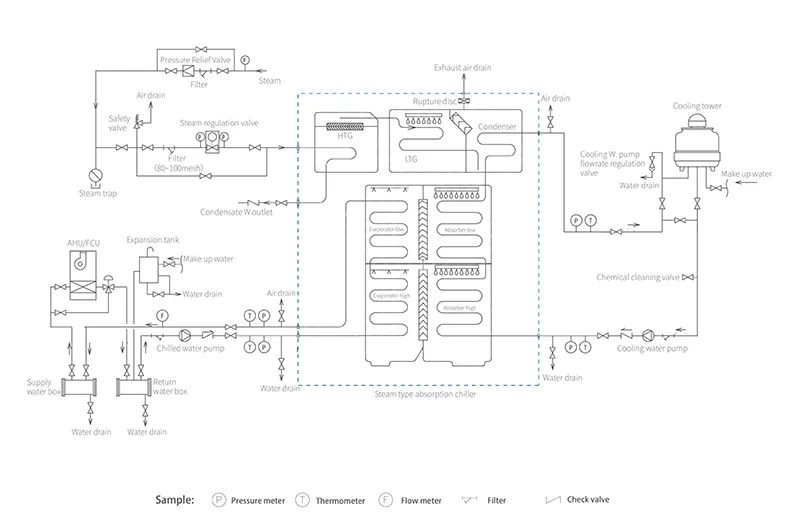

مخطط تدفق الأنابيب

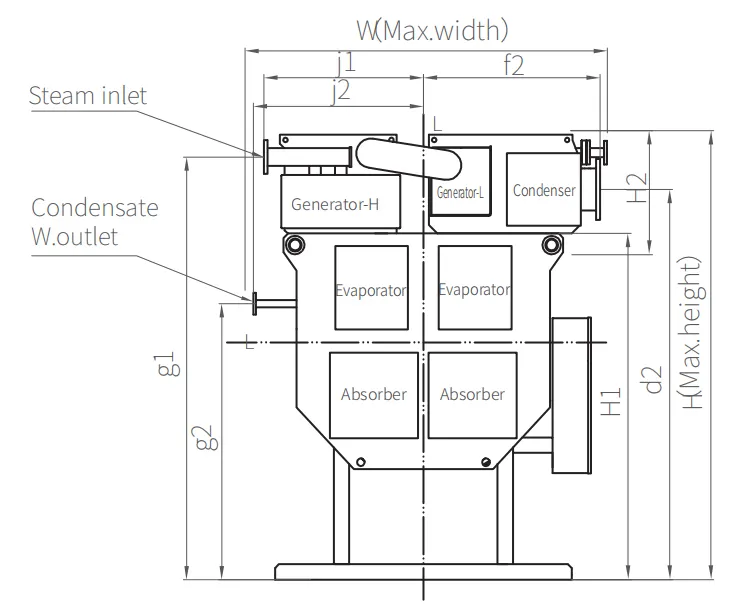

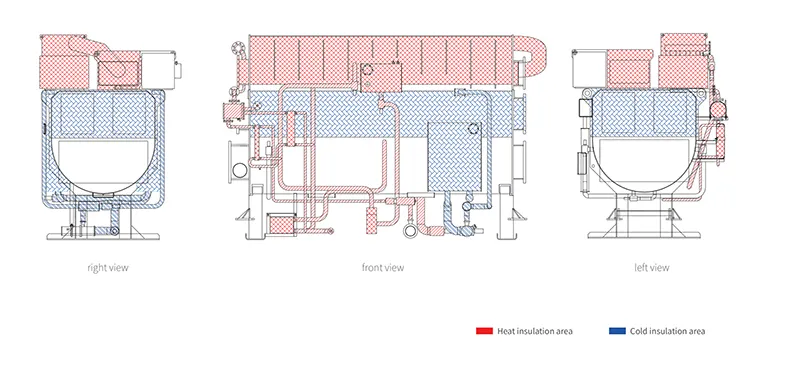

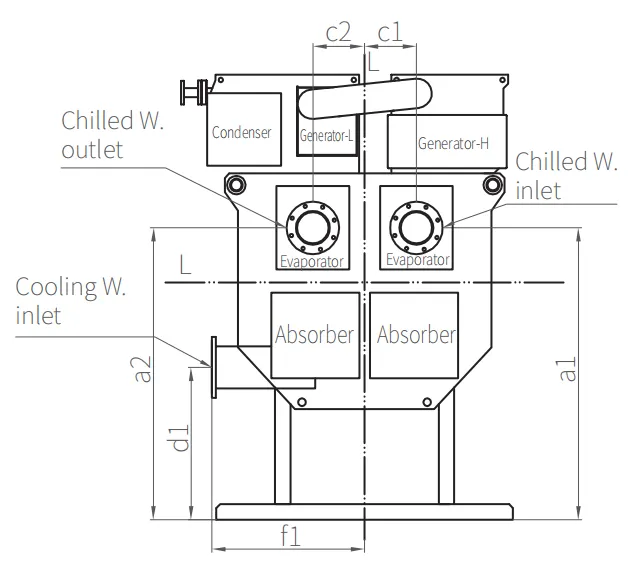

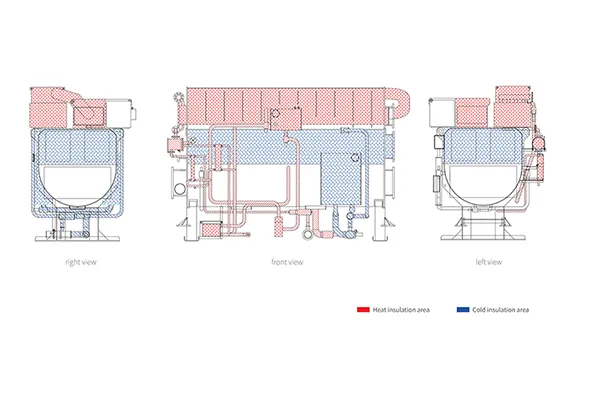

العزل الحراري والبارد
ملاحظات
مخطط تدفق الأنابيب هو كمرجع فقط.
ينصح بتركيب فلتر ذي فتحات 10 ميكرومتر عند أنابيب الماء المبرد، وماء التبريد، والماء الساخن. يجب تركيب الفلتر على بعد مترين تقريباً من مدخل أنابيب المبرد.
